Прецизионный станок для лазерной резки металла и труб

Прецизионный станок для лазерной резки металла и труб

Лучшее качество луча: меньшее сфокусированное пятно, более тонкие линии реза, плавный разрез, красивый внешний вид, отсутствие искажений, более высокая эффективность работы, лучшее качество обработки; высокая стабильность: использование волоконного лазера, компактная структура, небольшие размеры, фиксированный световой путь, небольшое потребление энергии и стабильное качество резки. одна машина является многоцелевой, что может не только удовлетворить требования клиентов к резка плоских листов, но также подходит для резки круглых труб и труб специальной формы (квадратная сталь, плоский чугун, швеллер, квадратная труба), и это экономически выгодно. Система зажима патрона, саморегулирующийся центр патрона, автоматически регулирует усилие зажима в соответствии со спецификациями профиля, чтобы гарантировать, что тонкая трубка зажата без повреждений. Высокотемпературный отпуск при 600 ℃, охлаждение в печи в течение 24 часов, импортное фрезерование на портальном фрезеровании, точная сварка с защитой от углекислого газа, гарантия отсутствия деформации при нормальном использовании в течение 20 лет.

Отправить запрос Теперь говорите

Внедрение продукции

Подробная информация о продуктах

Функции:

Лучшее качество луча: меньшее сфокусированное пятно, более тонкие линии реза, плавный разрез, красивый внешний вид, отсутствие искажений, более высокая эффективность работы, лучшее качество обработки; высокая стабильность: использование волоконного лазера, компактная структура, небольшие размеры, фиксированный световой путь, небольшое потребление энергии и стабильное качество резки.
Одна машина универсальна, что может удовлетворить не только клиентов' требования к резке плоских листов, но также отвечают требованиям резки круглых труб и труб специальной формы (квадратная сталь, плоский чугун, швеллер, квадратная труба), и это экономически выгодно.
Система зажима патрона, саморегулирующийся центр патрона, автоматически регулирует усилие зажима в соответствии со спецификациями профиля, чтобы гарантировать, что тонкая трубка зажата без повреждений.
Высокотемпературный отпуск при 600 ℃, охлаждение в печи в течение 24 часов, импортная фрезерная обработка портального типа, точная сварка с защитой от углекислого газа, гарантия отсутствия деформации при нормальном использовании в течение 20 лет.

Станок для лазерной резки листов и труб, подходящий для высококачественной и высокоточной резки.

Площадь выреза листа: 1500 * 3000 мм, 1500 * 4000 мм, 1500 * 5000 мм, 2000 * 4000 мм, 2000 * 6000 мм
Дополнительная резка трубы: 6 метров по желанию
Диаметр труб: менее 210 мм
Квадратная труба менее 145 * 145 мм

Технический параметр:

(一）、Основное электрическое расположение
Название детали& Описания		замечание
Марка лазера	1000 Вт Raycus(Китайская марка) 1000 Вт IPG（Немецкий бренд）	По желанию
Оптическая система	Диафрагма для импорта медиа	Соединенное Королевство
Головка для лазерной резки	Quelle (ручная фокусировка) Quelle (автофокус) по желанию	QY, Китай
Редуктор	Зависит от производства
Охладитель воды	Защита от перелива температурная стабильность ± 0,5℃	Ухань, Китай
Стойка& Pinion	Тип скоса: ROR или Atlanta	Немецкий
Кнопочный модуль	Шнайдер	Немецкий
Контактор переменного тока	Шнайдер	Немецкий
Соленоидный клапан	Airtec	Тайвань
Высокоточный автоматический датчик	Точность ± 0,1 мм	Китай
Система ПК	Промышленный контроль	EVOC, Тайвань
Сервопривод оси X	Фудзи или Яскава	Япония
Сервопривод оси Y	Fuji или yaskawa (двойное движение) 3000 Вт * 2	Япония
Сервомеханизм оси Z	Fuji, yaskawa или Panasonic	Япония
Пропорциональный клапан	SMC (для O2)	Япония
Система контроля	Cypcut (поддержка английского языка, формат файла .dxf, PLT, Gerber, AI и т. Д.)	Шанхай, Китай
Карта ввода / вывода	32 очка	Китай
Таблица	Строго изготавливать стол с закалкой, отпуском, чтобы гарантировать отсутствие деформации во время длительного производства.	QY, Китай

*Технический параметр*
1	Длина волны лазера	1070n
2	Максимальная мощность	1000W
3	Ускорение	1.0G
4	Потребляемая мощность	16кВт
5	Максимальная скорость	≤90 м / мин
6	Мин. Ширина линии	0,15 мм (для материалов толщиной менее 0,4 мм), зависит от толщины листа
7	Толщина резки	Толщина листа: MS: макс 12 мм и массовое производство 10 мм SS: макс 5 мм и массовое производство 4 мм Круглая труба: То же, что и толщина листа Квадратная труба: 70% толщины листа
8	Максимальный размер резки	Одиночный стол открытого типа 1500 * 3000/4000/6000 мм 2000 * 4000/6000 мм 2000 * 6000/8000 мм 2500 * 6000/8000 мм
8	Максимальный размер резки	Трубка: * Длина 6 м и 3 м по желанию * Круглая труба: 30 ~ 210 мм (толщина резки такая же, как толщина листа) * Квадратная труба: 30 * 30 ~ 145 * 145 мм (толщина резки составляет 70% толщины листа из-за толщины покрытия)
9	Механическая точность стола для резки： ±0,05 мм
10	X, Y, Z точность повторного позиционирования：±0,02 мм
11	Электропитание: трехфазное 5-проводное переменное напряжение 380 В ± 5%，50 Гц ± 1%

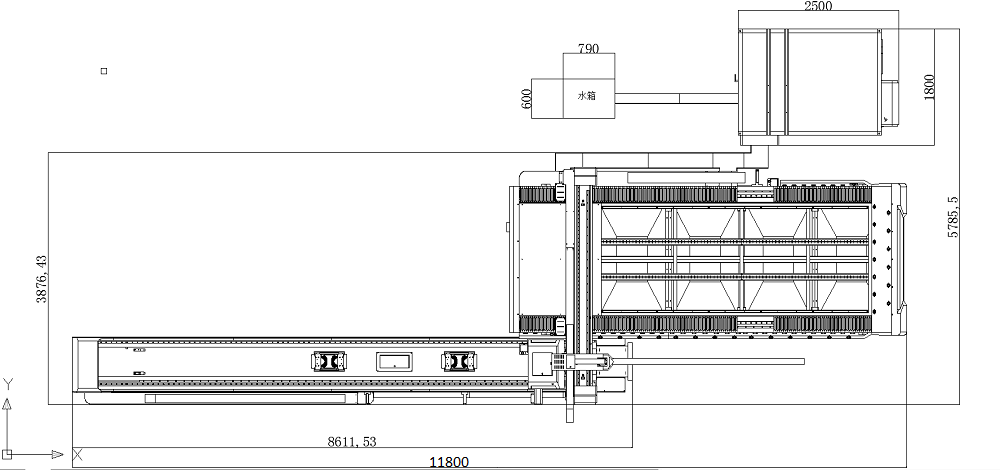

Компоновка машины:

Layout of Sheet and pipe laser cutting machine.png

Qingyuan Laser широко известен как один из крупнейших и профессиональных станков для высокоточной лазерной резки металла и труб в Китае. С группой профессиональных и эффективных сотрудников мы можем предложить вам высокоточные станки для лазерной резки металла и труб по невысокой цене.
